Les solutions à câble unique avec connecteurs hybrides (OCT - One Cable Technology) prennent de plus en plus d'importance dans l'automatisation et la robotique. Ils transmettent l'énergie, les signaux et Ethernet en une seule connexion. Cela permet d'économiser du temps, de l'espace et de l'argent.

Les connecteurs de HUMMEL AG se caractérisent par leur aptitude absolue aux applications industrielles. Les boîtiers métalliques protègent les inserts de contact sensibles et sensibles aux chocs de manière sûre et fiable. Les différents modèles de boîtiers, d'inserts et de contacts peuvent être combinés et offrent ainsi à l'utilisateur un large éventail de variantes.

Webinaire sur les connecteurs circulaires hybrides

Veuillez accepter les cookies marketing et recharger la page pour regarder cette vidéo.

Les connecteurs hybrides transmettent la puissance, les signaux et Ethernet en une seule connexion. Ce webinaire montre pour quelles séries HUMMEL AG propose des connecteurs hybrides et comment ils sont montés.

Produits Hybrides

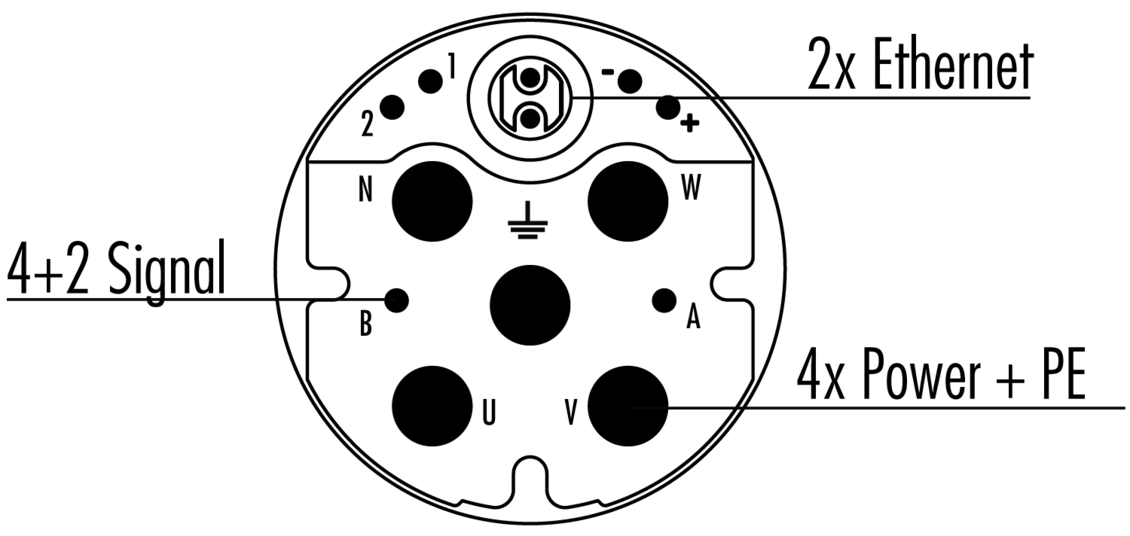

Connecteur circulaire M40 Hybride

Le paquet de mesures énergiques

Le M40 Hybride combine la puissance de la série standard avec la polyvalence d'un connecteur hybride. Ce connecteur circulaire transmet une puissance allant jusqu'à 55 A et des débits de données parallèles allant jusqu'à 100 Mbps. Les caractéristiques électriques élevées des contacts du signal constituent une particularité. Ils permettent aux utilisateurs de la servotechnologie d'atteindre des vitesses de transmission allant jusqu'à 300 V/7 A pour les freins.

  • Conception compacte et robuste
  • l'adéquation industrielle absolue pour les environnements difficiles
  • Vis ou attache rapide
  • TWILOCK-S : enfichable avec Speedtec

au produit M40 Hybride

M40 Hybride 2 x Ethernet

  Puissance Commande Ethernet
Nombre de contacts 4 + PE 4 + 2 2
Diamètre de contact 3,6 mm 1 mm 1 mm
Section de connexion 2,5 – 16 mm² 0,14 – 1,5 mm² 0,14 – 1 mm²
Courant nominal 55 A 7 A 1,2 A
Tension nominale 600 V~ 150/300 V~ 30 V~
Tension d'essai 4000 V~ 840/2500 V~ 840 V~
Transmission de données Cat5e





M40 Hybride 6 x Ethernet

  Puissance Commande Ethernet
Nombre de contacts 4 + PE 4 + 2 6
Diamètre de contact 3,6 mm 1 mm 0,6 mm
Section de connexion 2,5 – 16 mm² 0,14 – 1,5 mm² 0,05 – 0,34 mm²
Courant nominal 55 A 7 A 1,2 A
Tension nominale 600 V~ 150/300 V~ 30 V~
Tension d'essai 4000 V~ 840/2500 V~ 840 V~
Transmission de données 100





Vidéo du produit M40 Hybride

Veuillez accepter les cookies marketing et recharger la page pour regarder cette vidéo.

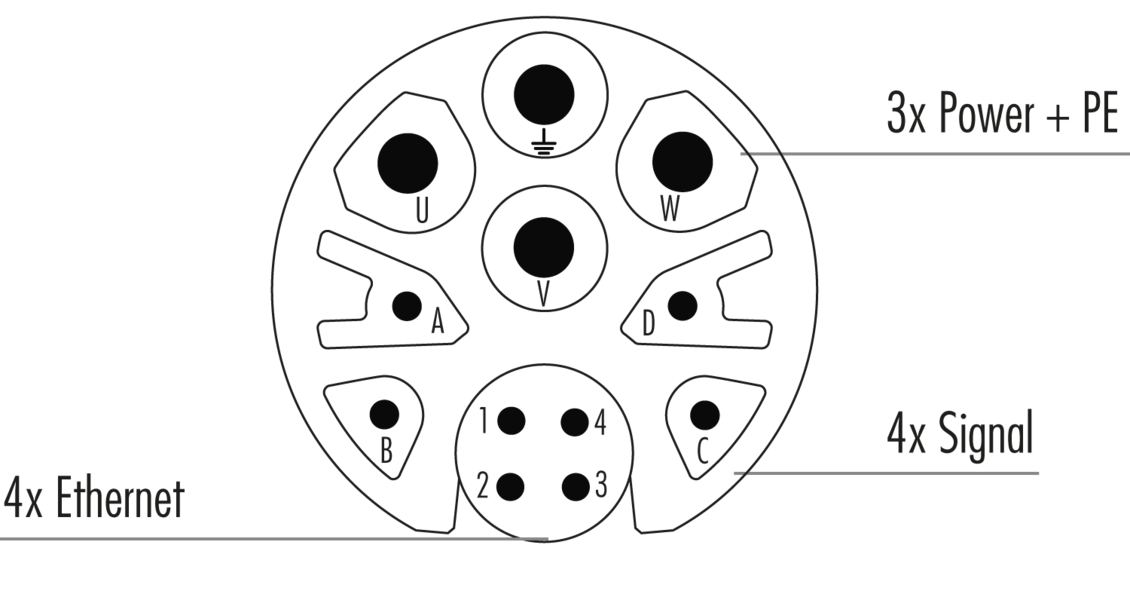

Connecteur circulaire M23 Hybride Type 1

La puissante solution tout-en-un

Le M23 Hybride est la solution compacte tout-en-un pour l'alimentation électrique, le Fast Ethernet et la transmission de signaux. Le connecteur combine la transmission de données selon CAT.5e avec une haute densité de puissance. Cela fait du M23 Hybride la solution idéale pour les applications à câble unique en automatisation et en robotique.

  • De nombreux modèles de logements
  • la construction modulaire offre de nombreuses variantes
  • Vis ou attache rapide
  • TWILOCK-S : enfichable avec Speedtec

au produit M23 Hybride Type 1

M23 Hybride Type 1 4 x Ethernet

  Puissance Commande Ethernet
Nombre de contacts 3+PE 4 4
Diamètre de contact 2 mm 1 mm 0,6 mm
Section de connexion 0,75 – 4 mm² 0,14 – 1,5 mm² 0,08 – 0,34 mm²
Courant nominal 28 A 8 A 2 A
Tension nominale 600 AC 300 V~ 60 V~
850 DC
Tension d'essai 4000 V~ 2500 V~ 500 V~
Transmission de données > 500 Mbit/s





Vidéo du produit M23 Hybride

Veuillez accepter les cookies marketing et recharger la page pour regarder cette vidéo.

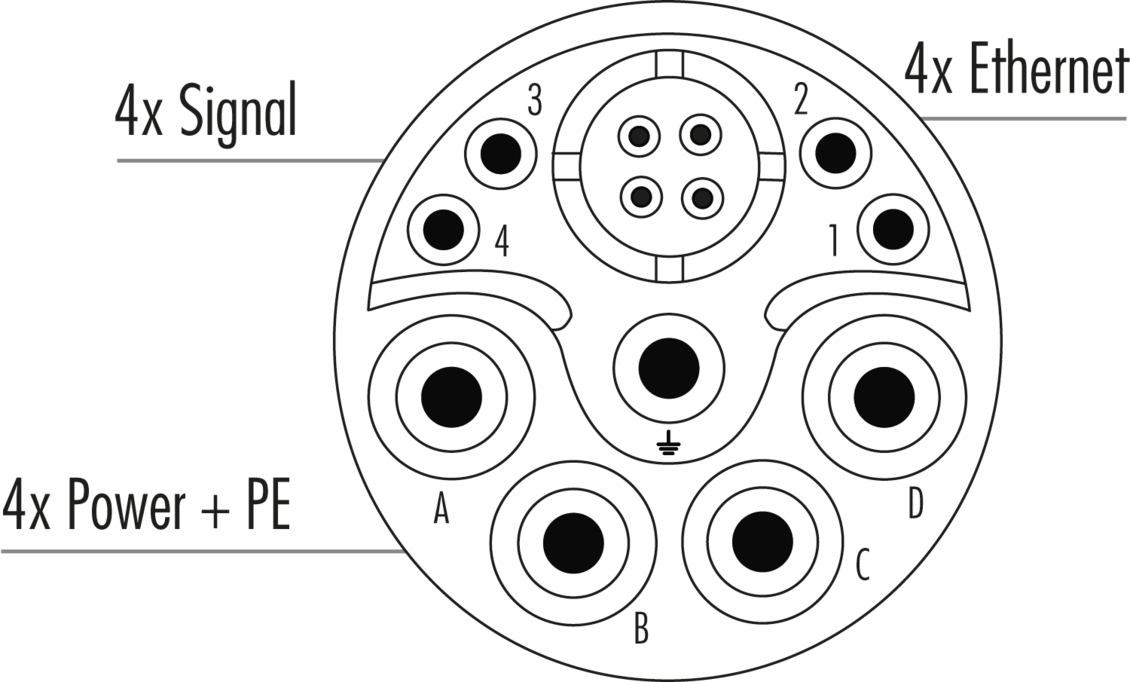

Connecteur circulaire M23 Hybride Type 2

Le connecteur hybride pour des applications innovantes

Les connecteurs hybrides de la série M23 se caractérisent par leur haute performance dans un design compact. La nouveauté de cette série est le M23 Hybrid Type 2 (4+4+4+PE) avec quatre contacts de puissance. Ce connecteur est compatible avec le courant continu, c'est-à-dire qu'il peut également être utilisé dans des réseaux à courant continu. Les quatre contacts Ethernet transmettent des données à un débit allant jusqu'à 500 Mbit/s et supportent une puissance allant jusqu'à 28 A / 630 V.

  • De nombreux modèles de logements
  • La conception modulaire offre de nombreuses variantes
  • Vis ou verrouillage rapide
  • TWILOCK-S : enfichable avec Speedtec

M23 Hybride Type 2 4 x Ethernet

  Puissance Commande Ethernet
Nombre de contacts 4 + PE 4 4
Diamètre de contact 2 mm 1 mm 0,8 mm
Section de connexion 0,75 – 4 mm² 0,14 – 1,5 mm² 0,08 – 0,34 mm²
Courant nominal 28 A 8:00 AM 2:00 AM
Tension nominale 600 AC 50 V~ 50 V~
850 DC
Tension d'essai 3310 V~ 500 V~ 500 V~
Transmission de données > 500 Mbit/s





Vidéo du produit M23 Hybride

Veuillez accepter les cookies marketing et recharger la page pour regarder cette vidéo.

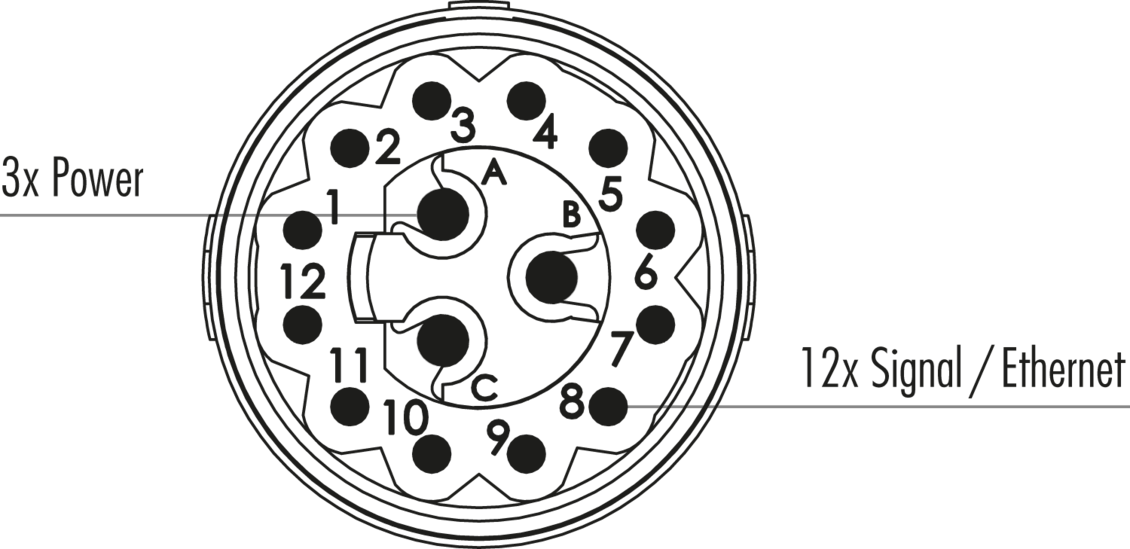

Connecteur circulaire Hybride M16 (12+3)

La solution de connexion éprouvée et compacte

Le connecteur M16 (12+3) offre une solution éprouvée. Avec une puissance de traitement allant jusqu'à 12 A et un débit de transmission de données allant jusqu'à 100 Mbit/s, l'utilisateur dispose d'une solution de connexion compacte avec des données de performance intéressantes.

  • Une solution éprouvée et compacte
  • Traitement de l'énergie jusqu'à 12 A
  • faible encombrement, faible poids
  • idéal pour les espaces d'installation limités et les petits appareils terminaux

au produit M16 (12+3)

  Puissance Commande/Ethernet
Nombre de contacts 3 12
Diamètre de contact 1,25 mm 0,8 mm
Section de connexion 0,5 – 1,5 mm² 0,08 – 0,34 mm²
Courant nominal 12 A 3 A
Tension nominale 60 V~ 24 V~
Tension d'essai 2500 V~ 1500 V~
Transmission de données Cat5e





Vidéo du produit M16 (12+3)

Veuillez accepter les cookies marketing et recharger la page pour regarder cette vidéo.

Informations

Connecteur circulaire hybride

Les connecteurs hybrides combinent diverses fonctions électriques dans une seule unité. Ils transmettent de l'énergie, des signaux (analogiques) et des données/Ethernet (numériques).

Les avantages :

  • Un connecteur au lieu de 2 ou 3 (⇒ au moins réduit de moitié)
  • Réduction de l'espace requis
  • Réduction du temps de traitement pour l'assemblage des connecteurs
  • Réduction des coûts
  • Moins de poids sur l'appareil terminal (par exemple le moteur)
  • Option : plusieurs câbles peuvent également être combinés en un seul connecteur. (Multi)
Les avantages de HUMMEL

Caractéristiques des connecteurs circulaires HUMMEL :

  • Conception robuste
  • Protection mécanique des inserts de contact
  • Pas d'inserts en plastique saillants
  • Une meilleure protection contre les chocs
  • Bonne capacité de traitement
  • Gain de temps dans l'assemblage des connecteurs
  • Boucliers séparés potentiels pour Ethernet
  • Approbations universelles
  • Concept modulaire : de nombreuses variantes dans la conception et l'application
  • Daisy Chain : Câblage en cascade par inserts interchangeables pour les séries M16 et M23
  • Versions INOX disponibles (en version à vis)
Solution à câble unique / One Cable Technology (OCT)

Les avantages :

  • Un câble au lieu de deux ou trois (au moins la moitié)
  • Réduction de l'espace requis
  • Un poids plus léger (particulièrement important dans les chaînes énergétiques)
  • Moins d'efforts de câblage, moins de chemins de câblage
  • Réduction des coûts de montage et de maintenance
Industrie DC

DC-Industrie est un projet de recherche de l'Association allemande des fabricants de matériel électrique et électronique (ZVEI), qui s'occupe des réseaux de tension continue dans la production industrielle. L'objectif est d'apporter plus d'efficacité et de flexibilité énergétiques dans la production industrielle et donc de mettre en œuvre le redressement énergétique.

Les caractéristiques de l'industrie des DC :

  • Réseaux à tension continue avec conversion centrale
  • Une alternative d'économie d'énergie pour les entraînements en production
  • Une meilleure intégration des énergies renouvelables (le photovoltaïque génère du courant continu, qui doit être converti avant de pouvoir être injecté dans le réseau)
  • Le réseau à courant continu avec convertisseur central remplace de nombreux convertisseurs de fréquence décentralisés
  • Efficacité accrue des réseaux de courant continu. (La conversion du courant continu en courant alternatif, puis le retour sur place dans les alimentations électriques ou les convertisseurs de fréquence du courant alternatif et du courant continu réduit l'efficacité)
