| Matériel Boîtiers | Alliage cuivre-zinc |
| Matériel traitement de surface des boîtiers | Nickelé |
| Insérer | Femelle |
| Type de montage | Paroi avant |
| Version | pour inserts femelles |
| Filetage interne du côté de l'enfichage | M40 x 1,5 |
| Ecrou moleté Ø côté enfichable | 45.6 mm |
| Type de verrouillage | Visser |
| Blindage | non blindé |
| Type de joint | Joint torique |
| Matériaux des joints d'étanchéité/joints |
FKM (FPM), NBR |

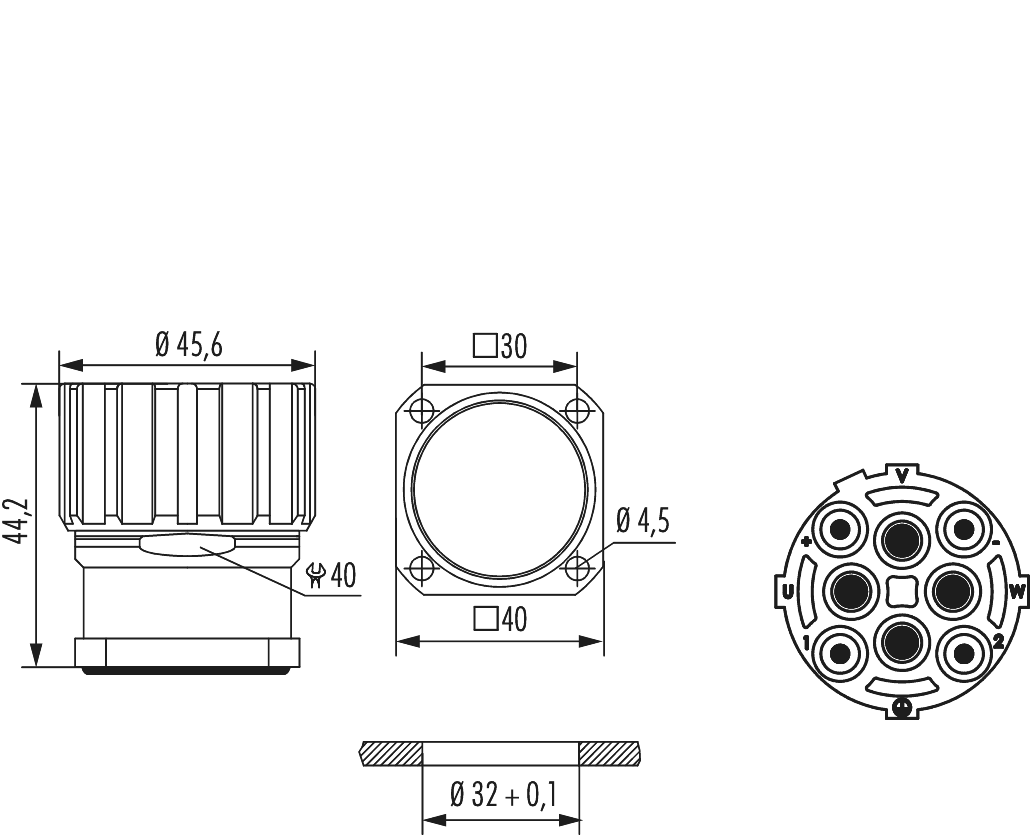

| cote d’encombrement | Ø 32 + 0,1 mm |
| Longueur (L) | 44.2 mm |
| Dimension Clé (SW) | 40 mm |
| Tenue en température | de -40°C à +125°C |
| Niveau de pollution | 3 |
| Protection |
IP 67, IP 69 K |
| Type de raccordement | A sertir |
| Nombre total | 8 |
| Image du pôle | 4 + 3 + PE |
| Insert de contact en couleur | bleu |
| Matériel l’isolant | PBT |
| Nombre de contacts Signal | 4 |
| Nombre de contacts Puissance | 3 |
| Nombre de contacts PE | 1 |
| Ø du contact Signal | 2 mm |
| Contact Ø Puissance | 3.6 mm |
| Section de connexion Signal | 0,14 – 1,5 mm² |
| Section de raccordement Puissance | 2,5 – 16 mm² |
| Section des conducteurs | 0,14 – 16 mm² |
| Courant nominal Signal | 28 A |
| Courant nominal Puissance | 55 A |
| Tension nominale au degré de pollution 3 Signal | 300 V~ |
| Tension nominale au degré de pollution 3 Puissance | 600 V~ |
| Tension d'essai Signal | 2500 V~ |
| Tension d'essai Puissance | 4000 V~ |
| Résistance d'isolement Signal | > 10^13 Ω |
| Résistance d'isolement Puissance | > 10^13 Ω |
| résistance de contact max. signal | 3 mOhm |
| Résistance de contact maximale Puissance | 1 mOhm |
| Cycles de brochage / débrochage | > 500 |
| contacts de signal appropriés | 7015952002 |
| contacts électriques appropriés |
7015953602, 7015953612, 7015953622, 7015953624, 7015953632 |
| contacts PE-/FE appropriés |
7015953602, 7015953612, 7015953622, 7015953624, 7015953632 |
