| Conception du logement | Câble |
| Matériel Boîtiers | Zinc moulé sous pression |
| Matériel traitement de surface des boîtiers | Nickelé |
| Insérer | Femelle |
| Version |
avec écrou moleté, pour inserts femelles |
| Filetage interne du côté de l'enfichage | M40 x 1,5 |
| Ecrou moleté Ø côté enfichable | 46 mm |
| Type de verrouillage | Visser |
| Blindage | blinbé |
| Type de joint | Joint torique |
| Matériaux des joints d'étanchéité/joints |
FKM (FPM), NBR |
| Diamètre du câble | 13 – 18 mm |

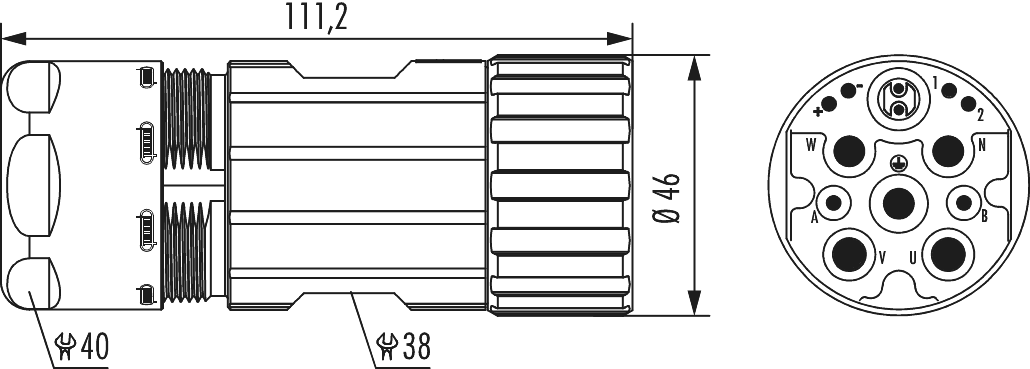

| Longueur (L) | 111.2 mm |
| Dimension Clé (SW1/SW2) | 40/38 mm |
| Tenue en température | de -40°C à +125°C |
| Niveau de pollution | 3 |
| Protection |
IP 67, IP 69 K |
| Type de raccordement | A sertir |
| Nombre total | 13 |
| Image du pôle | 2 + 6 + 4 + PE |
| Insert Ethernet couleur | blanc |
| Insert de contact en couleur | bleu |
| Matériel l’isolant | PBT |
| Matériel Insert Ethernet | PA 6 |
| Nombre de contacts Données | 2 |
| Nombre de contacts Signal | 6 |
| Nombre de contacts Puissance | 4 |
| Nombre de contacts PE | 1 |
| Contact Ø Données | 1 mm |
| Ø du contact Signal | 1 mm |
| Contact Ø Puissance | 3.6 mm |
| Section de raccordement Données | 0,14 – 1 mm² |
| Section de connexion Signal | 0,14 – 1,5 mm² |
| Section de raccordement Puissance | 2,5 – 16 mm² |
| Section des conducteurs | 0,14 – 16 mm² |
| Courant nominal Données | 1,2 A |
| Courant nominal Signal | 7 A |
| Courant nominal Puissance | 55 A |
| Tension nominale au degré de pollution 3 Données | 30 V~ |
| Tension nominale au degré de pollution 3 Signal | 150 V~ |
| Tension nominale au degré de pollution 3 Puissance | 600 V~ |
| Tension d'essai Données | 840 V~ |
| Tension d'essai Signal | 840 V~ |
| Tension d'essai Puissance | 4000 V~ |
| Données sur la résistance de l'isolation | 10^8 Ω |
| Résistance d'isolement Signal | 10^8 Ω |
| Résistance d'isolement Puissance | 10^8 Ω |
| Résistance de contact maximale Données | 0,003 mOhm |
| résistance de contact max. signal | 3 mOhm |
| Résistance de contact maximale Puissance | 1 mOhm |
| Cycles de brochage / débrochage | > 500 |
| contacts appropriés pour les données | 7015961002 |
| contacts de signal appropriés |
7015961002, 7015961012 |
| contacts électriques appropriés |
7015963602, 7015963612, 7015963622, 7015963632 |
| contacts PE-/FE appropriés |
7015963602, 7015963612, 7015963622, 7015963632 |
