HUMMEL-Rundsteckverbinder finden Einsatz in vielen industriellen Anwendungsbereichen. Das Produktspektrum erstreckt sich über die Größen M8 bis M40. Ob Leistungs- oder Signalstecker, ob Industrial Ethernet oder kundenspezifische Sonderapplikation – HUMMEL bietet für jede Anforderung die richtige Lösung. Schnellverschlussvarianten, Winkel-, Kupplungs- und Gerätestecker für die verschiedensten Einbausituationen runden die jeweiligen Produktfamilien ab; sie sind auch als INOX-Variante verfügbar.

Rundsteckverbinder in verschiedenen Größen und Ausführungen:

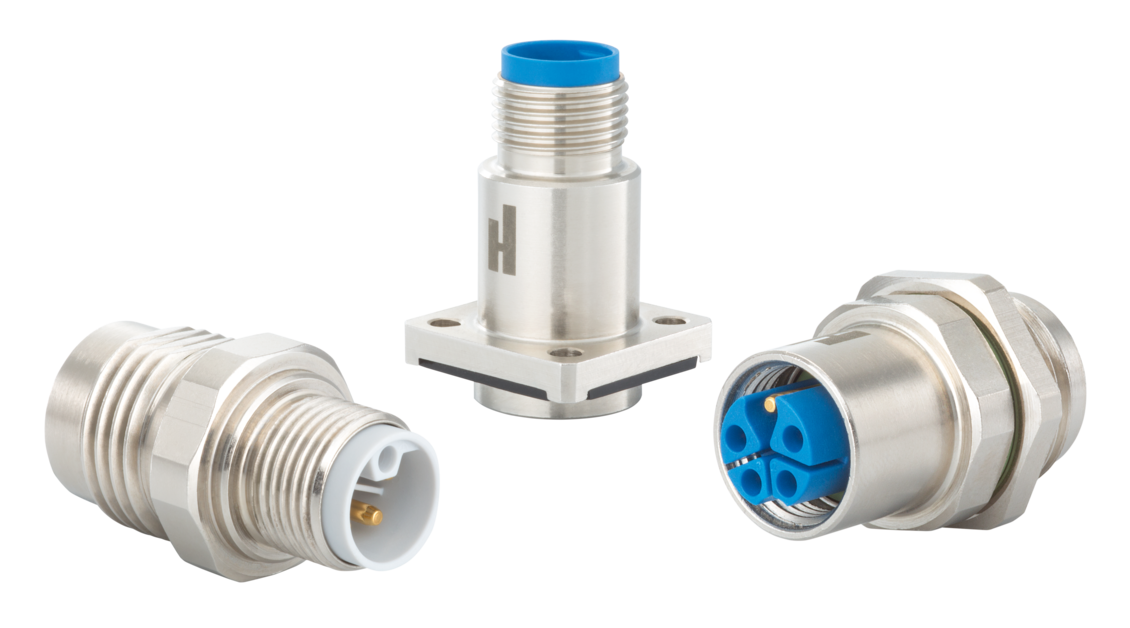

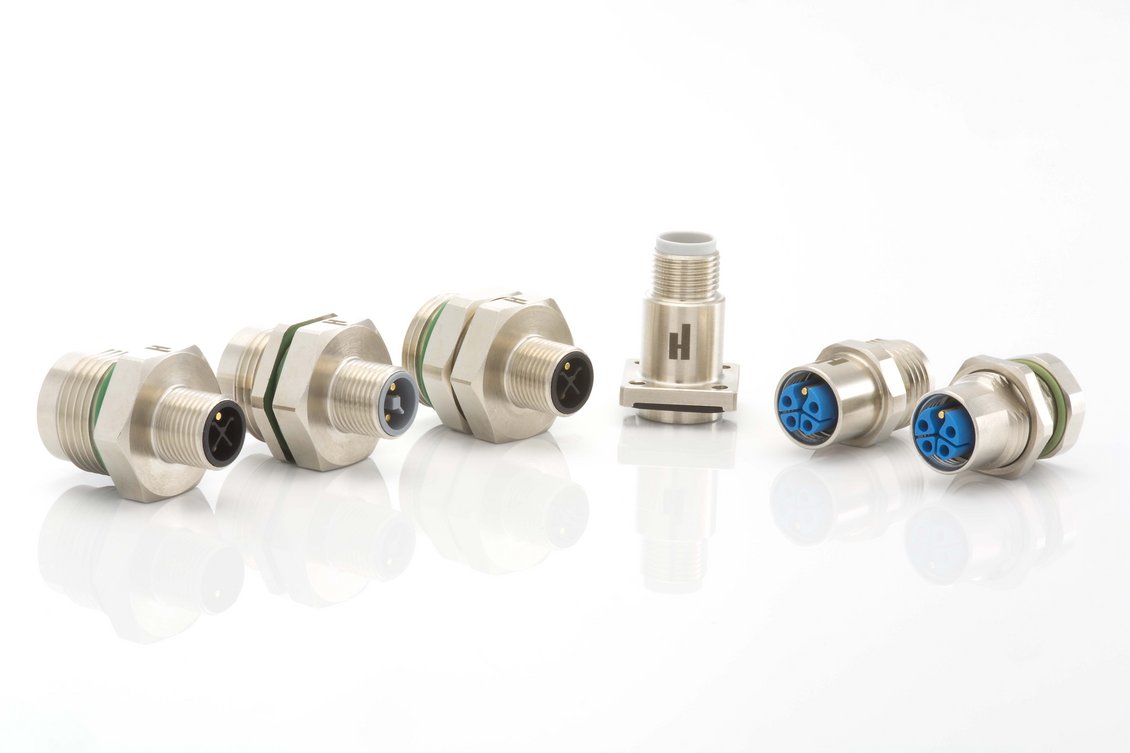

M12 Power
  • höchste Leistungsdichte
  • Kabeleinlass 3 – 11 mm
  • Leistungsübertragung bis 630 V und 16 A
  • stabiles Metallgehäuse, optional in Edelstahl
  • EMV-Schirmung im Standard
  • Kodierungen K, L, S, T
  • frei konfektionierbare, kompakte Bauformen
  • umspritzte Leitungen

zu den M12 Power Rundsteckverbindern

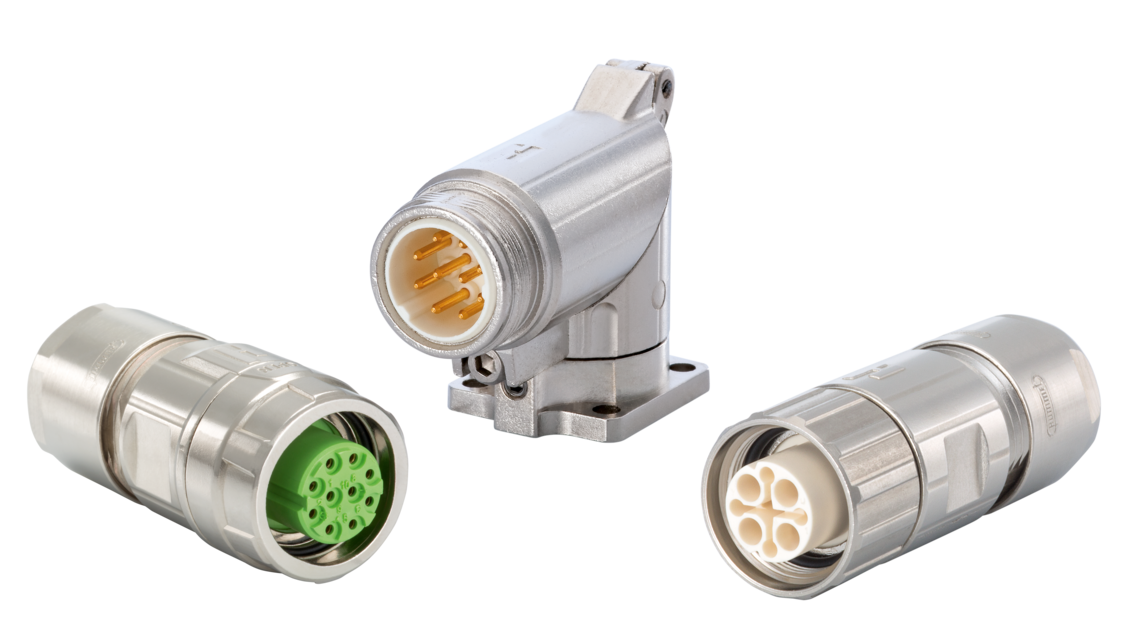

M16
  • Polzahl 3 / 4+3+PE / 6+PE / 10 / 12+3 / 12+6
  • Kabeleinlass 3 – 11 mm
  • kompakte Bauform (Ø < 20 mm)
  • Gehäuse mit Stift- und Buchseneinsätzen frei kombinierbar
  • optional TWILOCK-Schnellverschluss

zu den M16 Rundsteckverbindern

Bitte akzeptieren Sie die Marketing-Cookies und laden Sie die Seite neu, um dieses Video anzusehen.

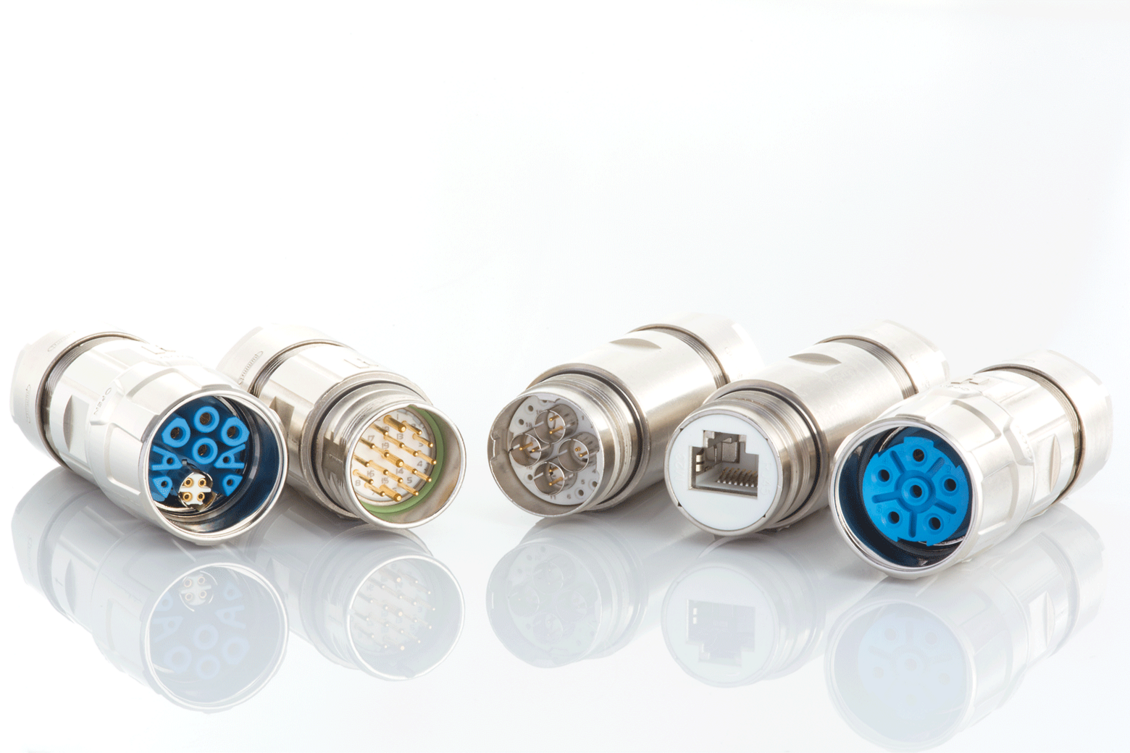

M23
  • Signal, Leistung, Industrial Ethernet
  • modulares Konzept: Gehäuse und Einsätze kombinierbar
  • Schraub- oder TWILOCK-Schnellverschluss
  • TWILOCK-S: steckbar mit Speedtec
  • Zulassungen nach UL, CSA und VDE

Zu den M23 Rundsteckverbindern

mehr Informationen zu M23

Bitte akzeptieren Sie die Marketing-Cookies und laden Sie die Seite neu, um dieses Video anzusehen.
Bitte akzeptieren Sie die Marketing-Cookies und laden Sie die Seite neu, um dieses Video anzusehen.

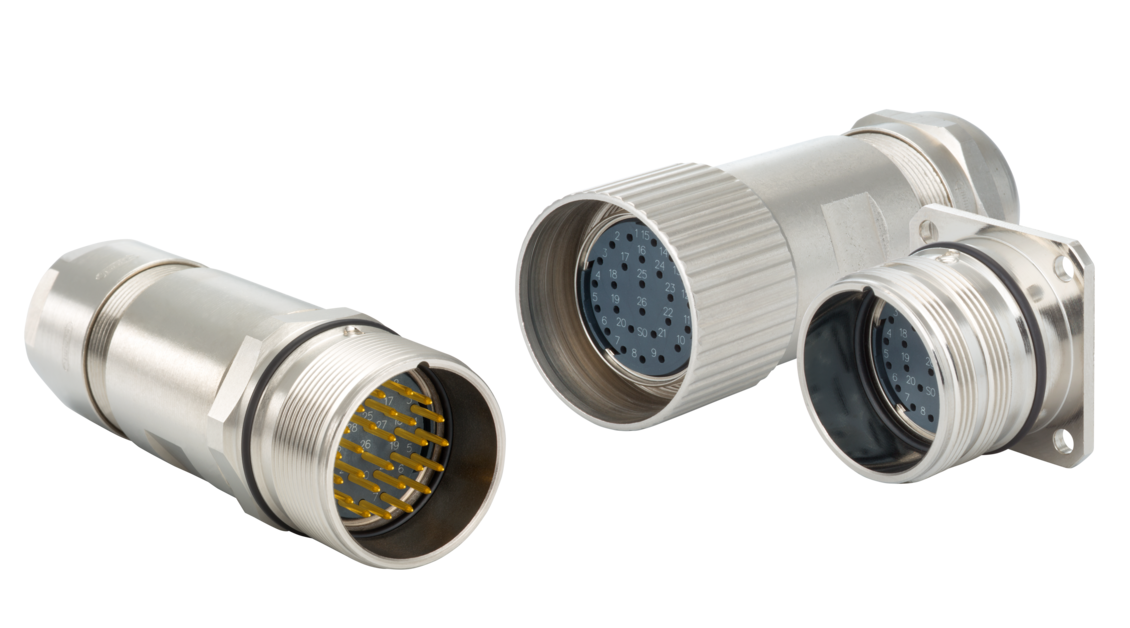

M27
  • Polzahl 26, 28
  • Kabeleinlass 7 – 17 mm
  • Crimp-, Löt- oder Einlötkontakte

zu den M27 Rundsteckverbindern

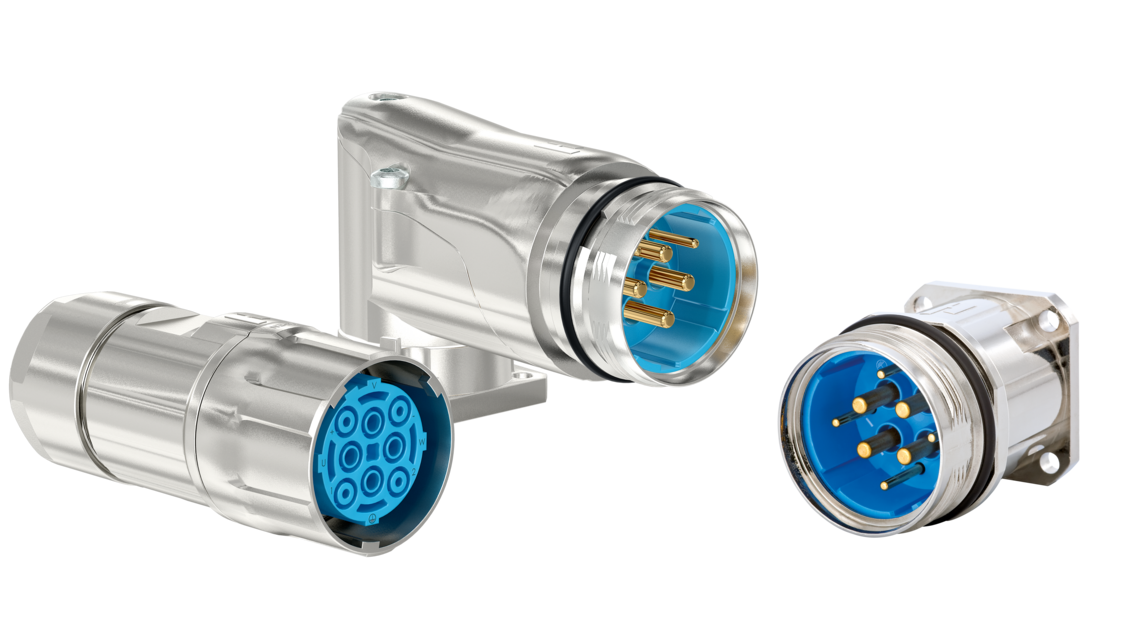

M40
  • Polzahl 2+3+PE, 4+3+PE
  • Kabeleinlass 13 – 28 mm
  • Leistungsübertragung bis 55 A
  • Crimpkontakte max.16 mm2
  • anwenderfreundliche Montage
  • TWILOCK-S: steckbar mit Speedtec

zu den M40 Rundsteckverbindern

Bitte akzeptieren Sie die Marketing-Cookies und laden Sie die Seite neu, um dieses Video anzusehen.
Bitte akzeptieren Sie die Marketing-Cookies und laden Sie die Seite neu, um dieses Video anzusehen.

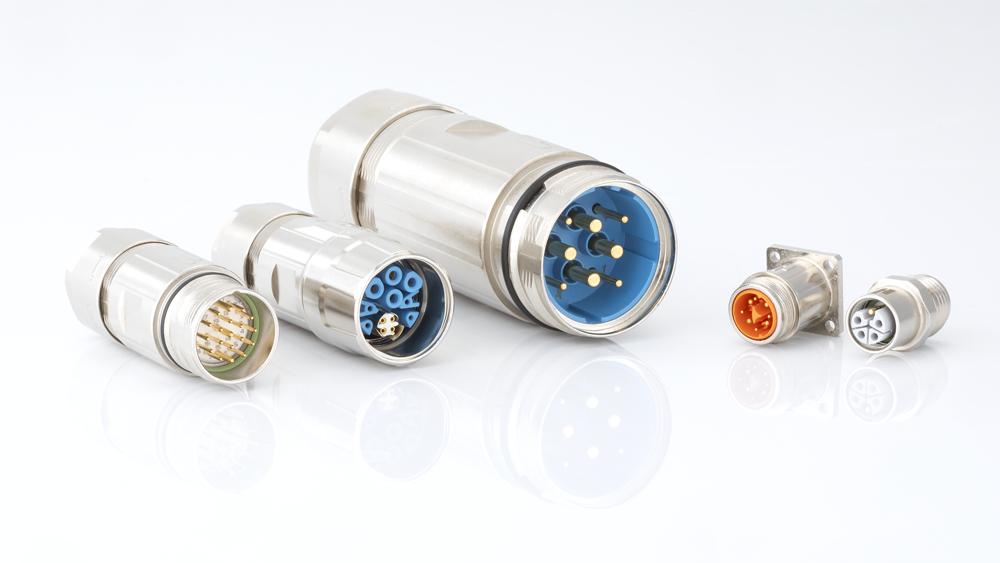

Hybrid

Hybrid-Steckverbinder verbinden verschiedene elektrische Funktionen in einer Einheit. Sie übertragen Leistung, Signale (analog) und Daten/Ethernet (digital).

Die Vorteile:

  • Ein Steckverbinder statt 2 oder 3 (⇒ mindestens Halbierung)
  • Geringerer Platzbedarf
  • Kürzere Verarbeitungszeit für Steckverbindermontage
  • Geringere Kosten
  • Geringeres Gewicht auf dem Endgerät (z.B. Motor)
  • Option: Mehrere Kabel können auch in einen Steckverbinder zusammengeführt werden (Multi)

zum Produkt Rundsteckverbinder M40 Hybrid

zum Produkt Rundsteckverbinder M23 Hybrid

zum Produkt Rundsteckverbinder M16 (12+3)

mehr Informationen zu HUMMEL Hybrid Rundsteckverbinder

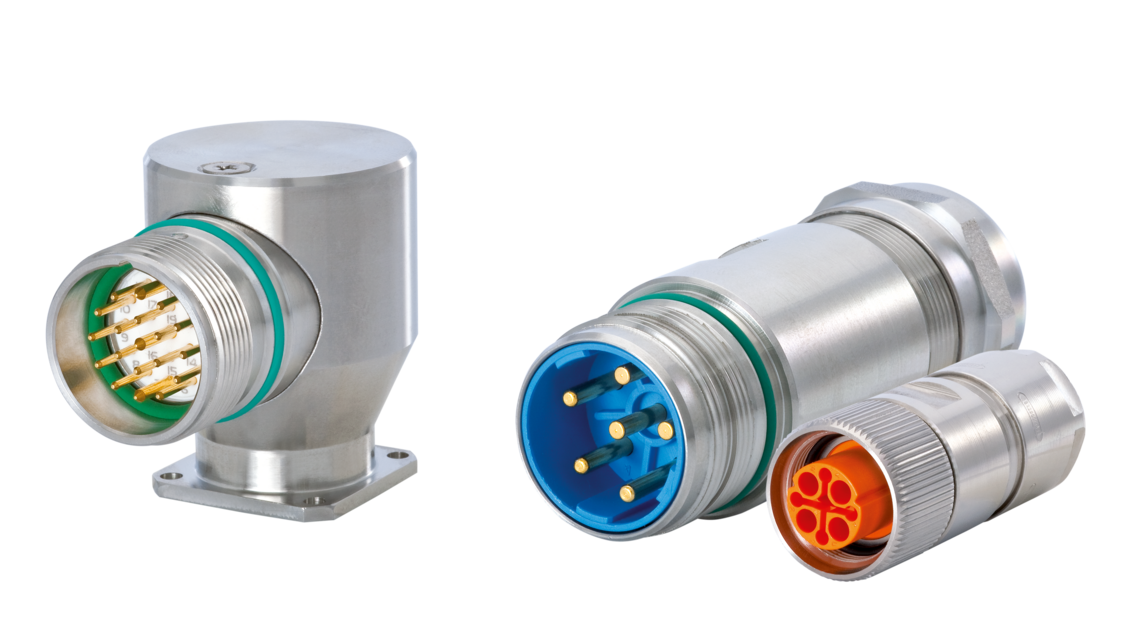

INOX
  • M16, M23 und M40
  • Gehäuse aus Edelstahl V4A (AISI 316 L / 1.4404)
  • ideal für raue Anwendungen
  • geeignet für lebensmittelnahe Bereiche, Pharmaindustrie und Offshore-Anwendungen

zu den INOX Rundsteckverbindern

umspritzte Rundsteckverbinder
  • M8, M12, M16, M23 und M40
  • Umspritzung in verschiedenen Farbtönen möglich
  • Manipulationsschutz
  • gerade und abgewinkelte Bauformen
  • geschirmt oder ungeschirmt

mehr Informationen zu umspritzten Rundsteckverbindern

Informationen

HUMMEL-Vorteile

Allen Anforderungen gewachsen

Sämtliche HUMMEL-Steckverbinder erfüllen höchste Ansprüche von industriellen Anwendungen. Sie erfüllen die Anforderungen der Schutzklassen IP 67 und IP 69 K (verriegelt) und zeichnen sich durch eine hohe Vibrationsbeständigkeit aus. Die 360° Schirmanbindung garantiert einen sicheren EMV-Schutz. Die HUMMEL-Qualität ist bewährt und international zertifiziert.


Modularer Aufbau für maximale Flexibilität

Die kompakten Bauformen der HUMMEL-Rundsteckverbinder garantieren eine hohe Leistungsübertragung auf engstem Raum. Weitere Eigenschaften sind die einfache Konfektionierung und die hervorragenden elektrischen Eigenschaften der Komponenten.

  • Höchste Kontaktsicherheit durch SLS-Technologie (Spring Loaded Socket)
  • Konfektionierung und Schirmanbindung in einem Arbeitsgang
  • Austauschbarkeit von Stift- oder Buchseneinsätzen in jeder Gehäusebauform
  • Produktvielfalt aufgrund durchgängiger Modularität
Fachbeitrag M12 Power

M12 goes Power

Leistungsdichte und Energieeffizienz fordern neue technologische Konzepte

Mit der Erweiterung der Rundsteckverbinderserie M12 um Varianten zur Leistungsübertragung und deren bevorstehende IEC-Standardisierung geht die Miniaturisierung in der Automatisierungstechnik in ihre nächste große Runde. Der DKE-Arbeitskreis 651.1.1 hatte in den vergangenen Jahren den Ausbau der weit verbreiteten M12-Steckerfamilie voran getrieben, diverse Kodierungen für Power-Anwendungen definiert und im Standard IEC 61076-2-111/Ed 1 CD ausführlich beschrieben.

Damit verringert sich die Steckergröße bei gleicher Leistungsdichte ein weiteres Mal auf verblüffend kleine Dimensionen. Dem „Plug and Play“-Gedanken, der Connectivity, eröffnen sich dadurch neue Applikationen und Einsatzmöglichkeiten, wo zuvor beengter Bauraum kein Platz für Steckverbindungen ließen.

In der Automatisierungstechnik, in der M12 Rundsteckverbinder bis dato hauptsächlich als Sensorsteckverbinder zur Signalübertagung eingesetzt wurden, spielten thermische Rahmenbedingungen und Energieeffizienz für dieses Stecksytem eine eher untergeordnete Rolle. Die Zulassung der Verbindungskomponenten bis zu einer Maximaltemperatur von 85°C war meist mehr als ausreichend, Ströme bis maximal 4 A stellten in dieser Hinsicht keine wirkliche Herausforderung dar.

Doch mit der Programmerweiterung in Richtung Leistungsübertragung ändern sich die Systemanforderungen dramatisch. Denn mit einer Nennspannung von 630 V und einem Nennstrom von 16 A eignet sich gerade die M12 Power Kodierung K durchaus für die Antriebstechnik und damit für den Einsatz am Servomotor. Und dort kann es heiß hergehen, Umgebungstemperaturen von 100°C oder gar darüber sind keine Seltenheit. Für Stecksysteme, die in diesem Umfeld Verwendung finden sollen, ist ein Temperaturbereich von bis zu 125°C ein Muss.

Um diesen Spagat zwischen minimierter Bauform M12 auf der einen und thermoelektrischem Anspruch auf der anderen Seite zu schaffen, ist der Einsatz neuer Werkstoffe und Designs folglich zwingend notwendig. Seitens des Kontaktträgers musste daher ein thermisch beständiges und formstabiles Material gewählt werden, welches auch in der Lage ist, die gesteigerten geometrischen Herausforderungen zu meistern.

Ungleich größer war die Herausforderung an das eigentliche Kontaktsystem, an die Stifte und Buchsen des M12 Powersteckers. Hohe Stromtragfähigkeit, Festigkeiten, kleinste Abmessungen, Alterungsverhalten, Übergangswiderstände, Verarbeitbarkeit oder Umformverhalten sind in dem Zusammenhang Kriterien, die teilweise in Wechselwirkung zueinander stehen bzw. stark divergieren. Schließlich konnten jedoch durch zahlreiche Simulationen (FEM) und Versuchsreihen Werkstoffe und Kontaktgeometrien entwickelt werden, die den technischen Anforderungen auch in Langzeittest entsprechen.

Dieses optimierte Zusammenspiel von Kontaktträger und Kontaktsystem wirkt sich positiv auf das Derating-Verhalten aus, welches gemäß DIN EN 60512 das Strom-Temperatur-Verhalten des Stecksystems beschreibt.

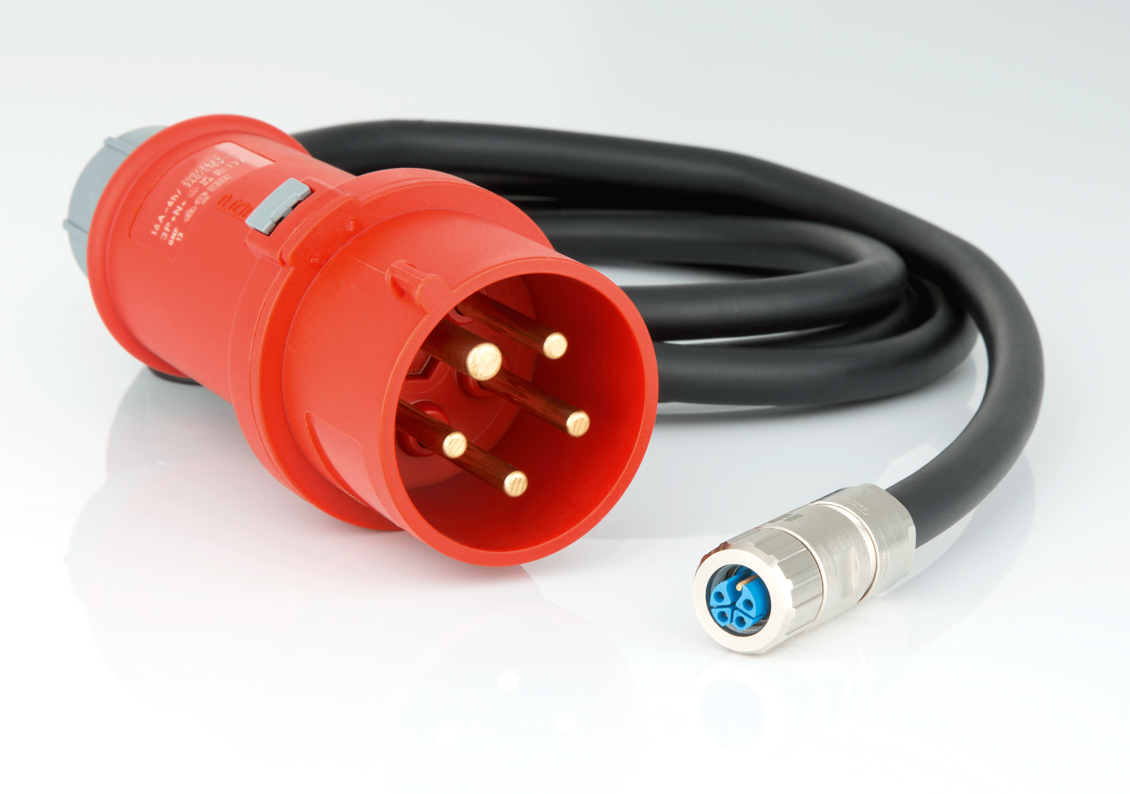

Hier wird Miniaturisierung überdeutlich: Beide Stecksysteme übertragen 630 V und 16 A !

Neben den mit TPE umspritzten Ausführungen der M12 Power Steckverbinder mit Anschlusskabeln sind gerade im Maschinen- und Anlagenbau frei konfektionierbare Varianten nicht weg zu denken. Sie sind in allen gängigen Gehäusebauformen verfügbar, ermöglichen Flexibilität im Feld und garantieren Verfügbarkeit bei der Systeminstallation.

Doch parallel zu den elektrischen Anforderungen wirkt sich die hohe Leistungsübertragung des M 12 Power Stecksystems in logischer Konsequenz auch auf die mechanischen Belastungen aus.

Zuerst einmal bedeutet eine höhere Stromübertragung, dass größere Aderquerschnitte notwendig sind und größere Kabel eingesetzt werden. Sind es bei den Kodierungen S und T noch 1,5 mm2-Adern so bieten die beiden Kodierung K und L sogar die Möglichkeit, Querschnitte bis zu 2,5 mm2 anzuschließen.

Neue Generationen frei konfektionierbarer M12 Power Steckverbinder sind daher in der Lage, Kabel bis 11 mm und nicht wie bisher, nur bis 9 mm Aussendurchmesser aufzunehmen. Gleichzeitig wird der erforderlichen Robustheit der Stecker dadurch Rechnung getragen, dass kein Kunststoffgehäuse sondern stabile Metallvarianten eingesetzt werden. Sie widerstehen äußeren mechanis-chen Einflüssen und verkraften ein höheres Maß an Torsion der oftmals starren, schweren Kabel. Trotzdem bleibt man kompakt, die Abmessungen liegen weit unter den in der Bauartnorm definierten Grenzen.

Der klar strukturierte Aufbau der frei konfektionierbaren Ausführungen ermöglicht eine schnelle und problemlose Konfektion der Steckverbindung. Bei den S- und T- Kodierungen kommen die weit verbreiteten Schraubanschlüsse zum Einsatz. Bei K- und L-Kodierungen werden aufgrund der hohen elektrischen Anforderungen nur Crimpkontakte verwendet. Die vorgeschriebene PE-Schutzleiteranbindung ans Steckergehäuse ist bereits konstruktiv realisiert, so dass eventuelle Sicherheitsrisiken ausgeschlossen sind und zusätzliche Verdrahtungen oder anderer Installationsaufwand entfallen.

Sämtliche Gehäusebauformen der Kabelstecker sind als schirmbare Varianten ausgeführt und somit standardmäßig EMV-tauglich. Der Kabelabgang ist durch die integrierte Kabelverschraubung bestens zugentlastet und ermöglicht dem Stecksystem die Schutzart IP67 bzw. IP69k nach DIN EN 60529 zu erzielen. Für Anwendungen, in denen besondere Medienbeständigkeiten gefordert sind, stehen Edelstahlvarianten aus INOX AISI 316L zur Verfügung.

Mit den neuen Kodierungen der M12 Power Steckverbindern eröffnen sich zahlreiche Möglichkeiten in der Antriebstechnik.

M12 Power Steckverbinder

Kabel-, Kupplungs- und Gerätesteckverbinder

  • modulares System
  • kompakte Bauform
  • zahlreiche Gehäusebauformen
  • hohe Widerstandsfähigkeit
Temperaturbereich:   -40°C bis +125°C
Material Dichtungen/O-Ringe:   HNBR, NBR
Material Gehäuse:   Messing, Zink-Druckguss
Schutzart:   IP 67, IP 69 K













Fachbeitrag als PDF downloaden
