Projekt M40 Steckverbinder

Herausforderung

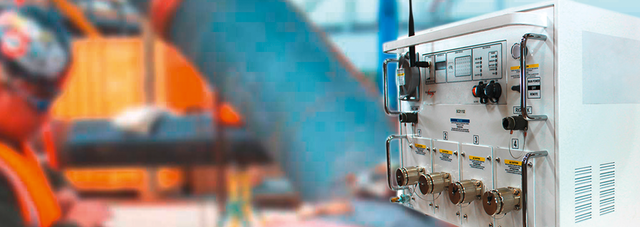

Ein auf die Wärmebehandlung von Metallen spezialisiertes Unternehmen widmet
sich schwerpunktmäßig der Überwachung und dem Service von Pipelines in der
Öl- und Gasindustrie. Die Firma war auf der Suche nach einem Steckverbinder für
die Stromversorgung und Signalübertragung für Schweißsteuerungsanlagen. Die
HUMMEL AG entwickelte eine kundenspezifische Lösung, indem der M 40-Lei-
stungssteckverbinder von der Standardkonfiguration (4 Signalkontakte und
3+PE) auf 4 Signalkontakte und 4 Stromkontakte modifizierte. Zusätzlich erhielt
der Steckverbinder ein "One-Turn"-Gewinde für einen schnelleren Anschluss.
Im Praxisbetrieb identifizierte man zwei weitere Anforderungen an den neuen
Steckverbinder:

  • Das "One-Turn"-Gewinde funktionierte gut mit dem Kabelstecker, aber die Kräfte, die zum Einstecken in den Einbaustecker erforderlich waren, wurden als zu hoch empfunden
  • In Kombination mit einem schweren Kabel am Steckverbinder schätzte der Kunde die Möglichkeit, den Steckverbinder beim Einstecken falsch zu codieren, als zu hoch ein



Lösung

Um die hohen Kräfte beim Einstecken in den Einbaustecker zu überwinden,
wurde das entsprechende Buchsenteil mit einem längeren Gewinde versehen. So
können die Monteuer die Stecker durch Drehen der Rändelmutter zusammenzie-
hen", anstatt beide Teile ineinander zu schieben. Um die Sicherheit gegen Fehlco-
dierungen zu erhöhen, gestaltete HUMMEL die Außenkontur der Isoliereinsätze
neu und verbesserte die Codiermöglichkeiten. Während der erfolgreichen Erpro-
bung der verbesserten Codierung wurde vom Kunden der Wunsch geäußert, eine
Möglichkeit zur Unterscheidung von "altem" und "neuem" Zustand des Isolierein-
satzes zu erhalten. HUMMEL realisierte diese Unterscheidung durch die Verwen-
dung von orangefarbenem Kunststoff, der leicht von der blauen Farbe des ersten
Produktdesigns zu unterscheiden ist.



Vorteile

  • Extra hohe Zugentlastung
  • Druckgussgehäuse
  • Eingängiges Gewinde
  • Extra langes Gewinde
  • Kundenspezifische Einsatzfarbe
