Gleiche Leistung, weniger Platzbedarf

Projekt M16 High Current

Verringerte Steckergröße bei gleicher Leistungsdichte. Diese Herausforderung besteht der HUMMEL-Steckverbinder M16 HC

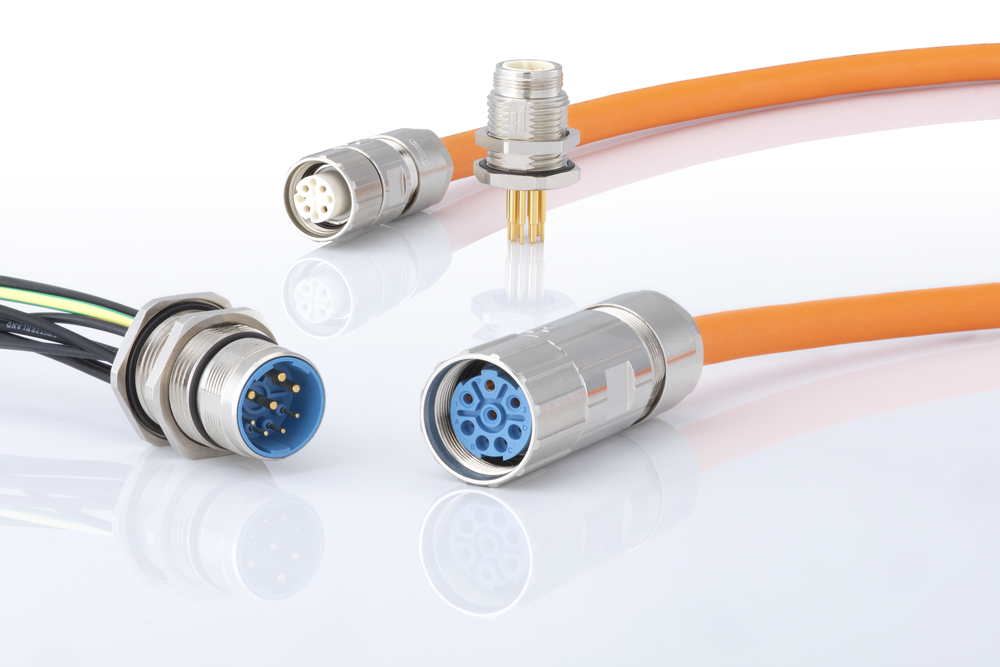

Rundsteckverbinder M16 HC statt M23

Der Trend zur Miniaturisierung in der Automation hält an. Dadurch verringert sich der Bauraum auf den Applikationen immer mehr. Betroffen sind davon sämtliche Verbindungskomponenten – auch die Steckverbinder.



Herausforderung

Gleiche Leistung bei immer kleinerem Bauraum – das ist zunehmend die Herausforderung an die Verbindungstechnik. Motoren werden kleiner, die Leistungsanforderungen bleiben gleich. Die konkrete Vorgabe: Die Leistungsanforderungen eines M 23 Steckverbinders inklusive UL-Zulassung sollen im kleineren Format M 16 abgebildet werden.



Die Lösung

Entscheidend sind die Kontakte. Nur wenn die kleineren M 16-Kontakte eine deutlich höhere Leitfähigkeit aufweisen als die größeren M 23-Kontakte, ist eine Lösung realisierbar. Somit liegt der Fokus auf dem Kontaktmaterial. Mit einer neu entwickelten Legierung ist es schließlich gelungen, den M 16 High Current Steckverbinder zu realisieren und die UL-Zulassung wurde auch erreicht. Umfangreiche Testreihen zur Leitfähigkeit und Wärmeentwicklung zeigen, dass die M 16- Kontakte den hohen Anforderungen gewachsen sind.



Die Vorteile

Der Steckverbinder M16 HC verfügt über die nahezu gleiche Leistungs übertragung wie sein Pendant aus der Baureihe M23

  • hohe Leistungsübertragung
  • geringerer Platzbedarf
  • Kosten optimierte Montage direkt auf der Leiterplatte
  • UL-Zulassung
M16 HC Signal Power
Anzahl der Kontakte 4 4
Kontaktdurchmesser [mm] 0,8 1,6
Anschlussquerschnitt [mm²] 0,08 – 0,34 2,5
Nennstrom [A] 5 24
Nennspannung bis [V] 48 48
