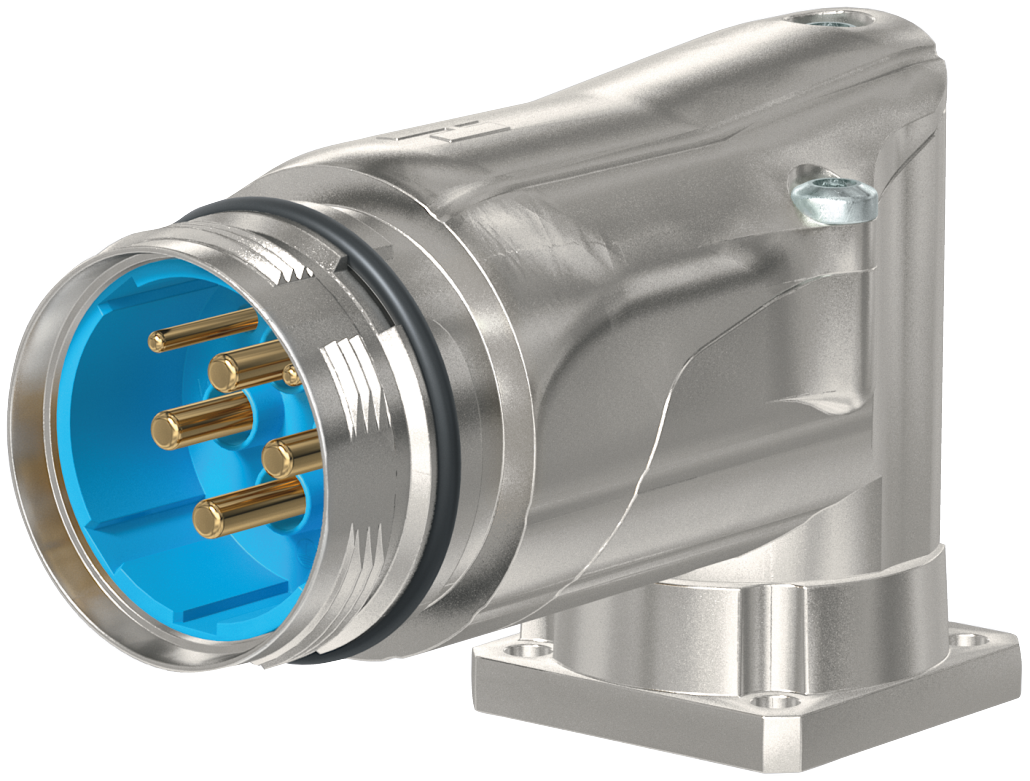

| Gehäusebauform | Geräte abgewinkelt |
| Material Gehäuse | Zink-Druckguss |
| Material Gehäuseoberfläche | blau passiviert |
| Einsatz | Stift |
| Ausführung |
abgewinkelt, TWILOCK-S |
| Außengewinde steckseitig | M40 x 1,5 |
| TWILOCK-Gewinde | M40 x 1,5 |
| Schirmung | ungeschirmt |
| Dichtungsart | O-Ring |
| Material Dichtungen/O-Ringe |
FKM (FPM), HNBR |
| Drehbar | 330 ° |
| Einbaumaße | Ø 32 + 0,1 mm |
| Flansch | 40 x 40 mm |
| Lochabstand | 30 mm |
| Lochdurchmesser | 4 x Ø 4,5 mm |
| Länge (L) | 103 mm |
| Inbus/Torx | T20 |
| Temperaturbereich | -40°C bis +125°C |
| Verschmutzungsgrad | 3 |
| Schutzart |
IP 67, IP 69 K |
| Anschlussart | Crimpen |
| Polzahl | 6 |
| Polbild | 2 + 3 + PE |
| Farbe Kontakteinsatz | blau |
| Material Isolierkörper | PBT |
| Anzahl der Kontakte Signal | 2 |
| Anzahl der Kontakte Leistung | 3 |
| Anzahl der Kontakte PE | 1 |
| Kontakt-Ø Signal | 2 mm |
| Kontakt-Ø Leistung | 3.6 mm |
| Anschlussquerschnitt Signal | 0,14 – 1,5 mm² |
| Anschlussquerschnitt Leistung | 2,5 – 10 mm² |
| Anschlussbereich | 0,14 – 10 mm² |
| Nennstrom Signal | 28 A |
| Nennstrom Leistung | 55 A |
| Nennspannung bei Verschmutzungsgrad 3 Signal | 300 V~ |
| Nennspannung bei Verschmutzungsgrad 3 Leistung | 600 V~ |
| Prüfspannung Signal | 2500 V~ |
| Prüfspannung Leistung | 4000 V~ |
| Isolationswiderstand Signal | > 10^13 Ω |
| Isolationswiderstand Leistung | > 10^13 Ω |
| max. Übergangswiderstand Daten | 3 mOhm |
| max. Übergangswiderstand Signal | 3 mOhm |
| max. Übergangswiderstand Leistung | 1 mOhm |
| Steckzyklen | > 500 |
