Material | Messing |
Formdichtung | VMQ (Silikon) |
Material O-Ring | VMQ (Silikon) |
Klemmeinsatz | Polyamid 6 |
Armierung | metallische Armierung oder Schirmgeflecht |
Schutzart |
IP 66, IP 67, IP 68 - 5bar/30min |
Ex-Schutzstufe |
Class I Div 2 Groups A,B,C,D, Class II Div 1 Groups E,F,G, II 1D Ex ta IIIC Da, II 2G Ex de IIC Gb |
Temperaturbereich | -60°C bis +105°C |
Variante | Metr. |

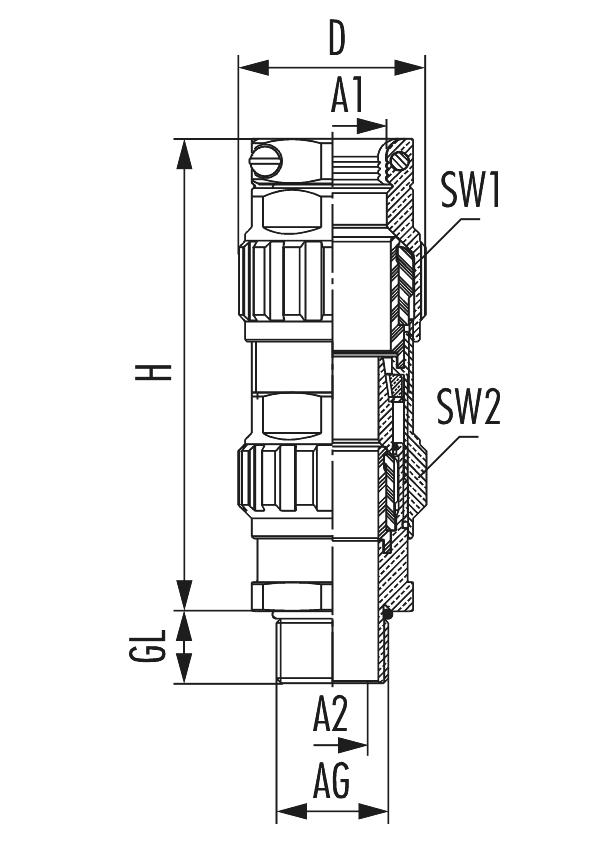

Außengewinde (AG) | M50 x 1,5 |
Größe | 50 |
A1 | 36 – 49 mm |
A2 | 28,9 – 44,4 mm |
Gewindelänge (GL) | 16 mm |
Höhe (H) | 144.5 mm |
Schlüsselweite (SW1/SW2) | 65/65 mm |
D | 73 mm |
Armierung Klemmring 1 | 0 – 1 mm |
Armierung Klemmring 2 | 1,5 – 2,5 mm |
Armierung Klemmring 3 (optional) | 1 – 2 mm |
Anzugsdrehmoment | 60 Nm |
Produktgruppe |
Ex d, Ex e |
