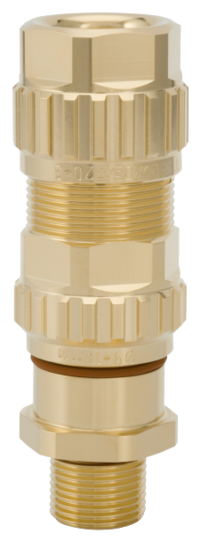

EXIOS +Standard Messing blank

Diese Kabelverschraubungen sind für den Einsatz in "Hazardous Areas" konzipiert. Die EXIOS bietet als High-End-Ausführungen bereits die Zertifizierungen nach den neuesten, verschärften IECEx und ATEX-Normen.

Material	Messing
Formdichtung	VMQ (Silikon)
Material O-Ring	VMQ (Silikon)
Klemmeinsatz	Polyamid 6
Armierung	metallische Armierung oder Schirmgeflecht

Schutzart	IP 66, IP 67, IP 68 - 5bar/30min
Ex-Schutzstufe	Class I Div 2 Groups A,B,C,D, Class II Div 1 Groups E,F,G, II 1D Ex ta IIIC Da, II 2G Ex de IIC Gb
Temperaturbereich	-60°C bis +105°C
Variante	NPT, Metr.

3D-Daten herunterladen

RoHS
CE
DNV
KTL
ABS
ATEX
CSA
IECEx

Filter

Außengewinde (AG) AG M16 x 1,5 M20 x 1,5 M25 x 1,5 M32 x 1,5 M40 x 1,5 M50 x 1,5 M63 x 1,5 M75 x 1,5 NPT 1 1/2" NPT 1 1/4" NPT 1" NPT 1/2" NPT 2 1/2" NPT 2" NPT 3" NPT 3/4" NPT 3/8"	Größe Größe 20-1 20-2 20-3 25 32 40 50 63 75	A1 A1 6 – 12 mm 9 – 16 mm 12,5 – 20,5 mm 16,9 – 26 mm 22 – 33 mm 28 – 41 mm 36 – 52,6 mm 46 – 65,3 mm 57 – 78 mm	A2 A2 3 – 8,1 mm 6 – 12 mm 9 – 14 mm 12,5 – 20,5 mm 16,9 – 26 mm 22 – 33 mm 28,9 – 44,4 mm 39,9 – 56,3 mm 50,5 – 68,2 mm	Gewindelänge (GL) (mm) GL (mm) 16 20 20.5 25 26 26.5 27 40 41.5	Höhe (H) (mm) H (mm) 69.5 74.3 80.5 91 96 107 131.5 144.5 154	Schlüsselweite (SW1/SW2) SW1/SW2 22/22 mm 24/24 mm 30/30 mm 36/36 mm 46/46 mm 55/55 mm 65/65 mm 80/80 mm 95/95 mm	D (mm) D (mm) 27 29 35 42 52 64 73 90 107	Armierung Klemmring 1 K1 0 – 0,7 mm 0 – 1 mm	Armierung Klemmring 2 K2 0,7 – 1,4 mm 0,7 – 1,25 mm 0,9 – 1,6 mm 1,3 – 2 mm 1,5 – 2,5 mm	Armierung Klemmring 3 (optional) K3 0,7 – 1,4 mm 1 – 2 mm -	Art.-Nr.
Zurücksetzen
NPT 1"	32	22 – 33 mm	16,9 – 26 mm	25	96	46/46 mm	52	0 – 0,7 mm	1,3 – 2 mm	0,7 – 1,4 mm	1.605.1000.70
NPT 1/2"	20-2	9 – 16 mm	6 – 12 mm	20	74.3	24/24 mm	29	0 – 0,7 mm	0,7 – 1,25 mm	-	1.605.1200.70
NPT 1/2"	20-3	12,5 – 20,5 mm	9 – 14 mm	20	80.5	30/30 mm	35	0 – 0,7 mm	0,7 – 1,4 mm	-	1.605.1200.71
M16 x 1,5	20-1	6 – 12 mm	3 – 8,1 mm	16	69.5	22/22 mm	27	0 – 0,7 mm	0,7 – 1,25 mm	-	1.605.1600.50
M20 x 1,5	20-1	6 – 12 mm	3 – 8,1 mm	16	69.5	22/22 mm	27	0 – 0,7 mm	0,7 – 1,25 mm	-	1.605.2000.50
M20 x 1,5	20-2	9 – 16 mm	6 – 12 mm	16	74.3	24/24 mm	29	0 – 0,7 mm	0,7 – 1,25 mm	-	1.605.2000.51
M20 x 1,5	20-3	12,5 – 20,5 mm	9 – 14 mm	16	80.5	30/30 mm	35	0 – 0,7 mm	0,7 – 1,4 mm	-	1.605.2000.52
NPT 2"	50	36 – 52,6 mm	28,9 – 44,4 mm	27	131.5	65/65 mm	73	0 – 1 mm	1,5 – 2,5 mm	1 – 2 mm	1.605.2000.70
M25 x 1,5	25	16,9 – 26 mm	12,5 – 20,5 mm	16	91	36/36 mm	42	0 – 0,7 mm	0,9 – 1,6 mm	0,7 – 1,4 mm	1.605.2500.50
M25 x 1,5	20-3	12,5 – 20,5 mm	9 – 14 mm	16	80.5	30/30 mm	35	0 – 0,7 mm	0,7 – 1,4 mm	-	1.605.2500.51
NPT 3"	75	57 – 78 mm	50,5 – 68,2 mm	41.5	154	95/95 mm	107	0 – 1 mm	1,5 – 2,5 mm	1 – 2 mm	1.605.3000.70
M32 x 1,5	32	22 – 33 mm	16,9 – 26 mm	16	96	46/46 mm	52	0 – 0,7 mm	1,3 – 2 mm	0,7 – 1,4 mm	1.605.3200.50
NPT 3/4"	25	16,9 – 26 mm	12,5 – 20,5 mm	20.5	91	36/36 mm	42	0 – 0,7 mm	0,9 – 1,6 mm	0,7 – 1,4 mm	1.605.3400.70
NPT 3/8"	20-1	6 – 12 mm	3 – 8,1 mm	16	69.5	22/22 mm	27	0 – 0,7 mm	0,7 – 1,25 mm	-	1.605.3800.70
M40 x 1,5	40	28 – 41 mm	22 – 33 mm	16	107	55/55 mm	64	0 – 0,7 mm	1,3 – 2 mm	0,7 – 1,4 mm	1.605.4000.50
M50 x 1,5	50	36 – 52,6 mm	28,9 – 44,4 mm	16	131.5	65/65 mm	73	0 – 1 mm	1,5 – 2,5 mm	1 – 2 mm	1.605.5000.50
NPT 2 1/2"	63	46 – 65,3 mm	39,9 – 56,3 mm	40	144.5	80/80 mm	90	0 – 1 mm	1,5 – 2,5 mm	1 – 2 mm	1.605.5200.70
NPT 1 1/4"	40	28 – 41 mm	22 – 33 mm	26	107	55/55 mm	64	0 – 0,7 mm	1,3 – 2 mm	0,7 – 1,4 mm	1.605.5400.70
M63 x 1,5	63	46 – 65,3 mm	39,9 – 56,3 mm	16	144.5	80/80 mm	90	0 – 1 mm	1,5 – 2,5 mm	1 – 2 mm	1.605.6300.50
NPT 1 1/2"	40	28 – 41 mm	22 – 33 mm	26.5	107	55/55 mm	64	0 – 0,7 mm	1,3 – 2 mm	0,7 – 1,4 mm	1.605.6400.70
M75 x 1,5	75	57 – 78 mm	50,5 – 68,2 mm	16	154	95/95 mm	107	0 – 1 mm	1,5 – 2,5 mm	1 – 2 mm	1.605.7500.50
