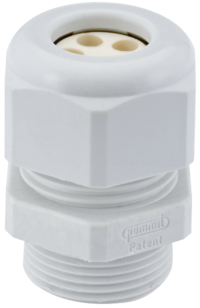

HSK-K-MULTI

Multi-Kabelverschraubung aus Polyamid

Material	Polyamid V0 nach UL94
Formdichtung	Elastomer
Schutzart	IP 54, mit zusätzlichem O-Ring: IP68 - 10bar/30min, IP 69 K

Temperaturbereich	-40°C bis +100°C
Farbe	grau, schwarz
Variante	Metr., PG, NPT

3D-Daten herunterladen

Zertifikate

RoHS
Bahnzulassung
ULF1
DNV
CSA
CE
cUR
UR

Filter

Farbe Farbe grau schwarz	Außengewinde (AG) AG M16 x 1,5 M20 x 1,5 M25 x 1,5 M32 x 1,5 M40 x 1,5 M63 x 1,5 NPT 1 1/2" NPT 1" NPT 1/2" NPT 3/4" NPT 3/8" PG 9 PG 11 PG 16 PG 21	Gewindelänge (GL) (mm) GL (mm) 8 9 10 11 13 14 15 19 20	Höhe (H) (mm) H (mm) 22 25 27 28 31 39 48 49	Schlüsselweite (SW1/SW2) SW1/SW2 19/19 mm 19/22 mm 22/22 mm 24/24 mm 27/27 mm 33/33 mm 42/42 mm 53/53 mm 65/68 mm	Anzahl Bohrungen x d Anzahl Bohrungen x d 2 x 3 2 x 4 2 x 5 2 x 6 2 x 15 3 x 3 3 x 4 3 x 7 3 x 18 4 x 6 4 x 9 5 x 9 6 x 4 6 x 6,5 6 x 12 7 x 9	Art.-Nr.
Zurücksetzen
schwarz	PG 9	8	22	19/19 mm	2 x 3	1.597.0901.01
schwarz	NPT 1"	19	39	42/42 mm	6 x 6,5	1.597.1000.71
schwarz	NPT 1"	19	39	42/42 mm	4 x 9	1.597.1001.71
schwarz	PG 11	8	25	22/22 mm	3 x 3	1.597.1101.01
grau	PG 11	8	25	22/22 mm	2 x 4	1.597.1102.00
schwarz	NPT 1/2"	13	27	24/24 mm	3 x 4	1.597.1202.71
schwarz	NPT 1/2"	13	27	24/24 mm	2 x 5	1.597.1203.71
schwarz	NPT 1/2"	13	28	27/27 mm	6 x 4	1.597.1220.71
grau	NPT 1/2"	13	28	27/27 mm	2 x 6	1.597.1221.70
schwarz	NPT 1/2"	13	28	27/27 mm	2 x 6	1.597.1221.71
schwarz	M16 x 1,5	8	22	19/19 mm	2 x 3	1.597.1601.51
schwarz	PG 16	10	28	27/27 mm	6 x 4	1.597.1604.01
grau	PG 16	10	28	27/27 mm	2 x 6	1.597.1605.00
schwarz	PG 16	10	28	27/27 mm	2 x 6	1.597.1605.01
grau	M20 x 1,5	9	27	24/24 mm	2 x 5	1.597.2003.50
schwarz	M20 x 1,5	9	27	24/24 mm	2 x 5	1.597.2003.51
schwarz	PG 21	11	31	33/33 mm	4 x 6	1.597.2100.01
grau	M25 x 1,5	11	31	33/33 mm	4 x 6	1.597.2500.50
schwarz	M25 x 1,5	11	31	33/33 mm	4 x 6	1.597.2500.51
grau	M25 x 1,5	11	31	33/33 mm	3 x 7	1.597.2501.50
schwarz	M25 x 1,5	11	31	33/33 mm	3 x 7	1.597.2501.51
grau	M32 x 1,5	11	39	42/42 mm	6 x 6,5	1.597.3200.50
schwarz	M32 x 1,5	11	39	42/42 mm	6 x 6,5	1.597.3200.51
grau	M32 x 1,5	11	39	42/42 mm	4 x 9	1.597.3201.50
schwarz	NPT 3/4"	14	31	33/33 mm	4 x 6	1.597.3400.71
grau	NPT 3/4"	14	31	33/33 mm	3 x 7	1.597.3401.70
schwarz	NPT 3/4"	14	31	33/33 mm	3 x 7	1.597.3401.71
schwarz	NPT 3/8"	15	22	19/22 mm	2 x 3	1.597.3801.71
grau	M40 x 1,5	13	48	53/53 mm	7 x 9	1.597.4001.50
schwarz	M40 x 1,5	13	48	53/53 mm	7 x 9	1.597.4001.51
schwarz	M40 x 1,5	13	48	53/53 mm	2 x 15	1.597.4003.51
schwarz	M63 x 1,5	14	49	65/68 mm	6 x 12	1.597.6301.51
schwarz	M63 x 1,5	14	49	65/68 mm	3 x 18	1.597.6302.51
grau	NPT 1 1/2"	20	48	53/53 mm	5 x 9	1.597.6400.70
schwarz	NPT 1 1/2"	20	48	53/53 mm	5 x 9	1.597.6400.71
schwarz	NPT 1 1/2"	20	48	53/53 mm	7 x 9	1.597.6401.71
